內窺鏡模組相關簡要介紹
發布時間：2021/10/8

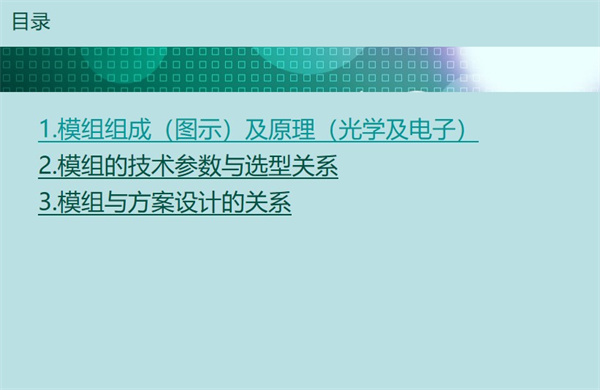

本文深圳市亞泰光電技術有限公司為您分享的是內窺鏡模組相關簡要知識，將從三個方面 為您具體闡述：內窺鏡模組組成及原理、內窺鏡模組的技術參數與選型關系、內窺鏡模組與 方案設計的關系

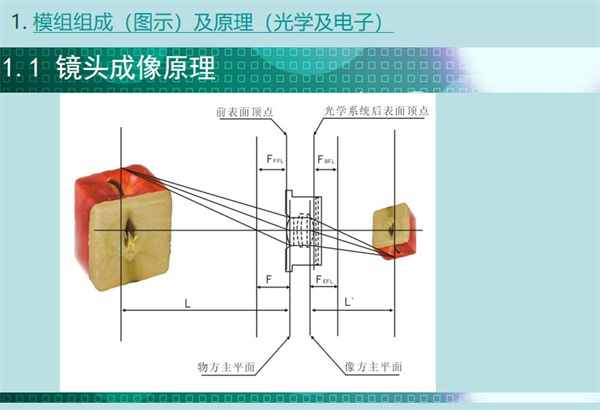

內窺鏡模組鏡頭的成像原理涉及幾個重要的參數點：前表面頂點、 物方主平面、像方主平面、光學系統后表面頂點

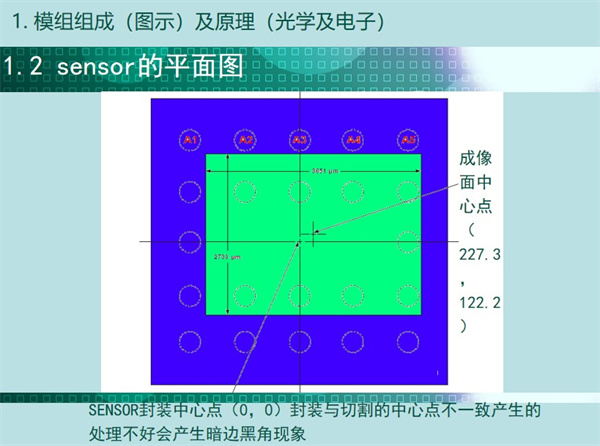

sensor的平面圖：成像中心點，SENSOR封裝中心點（0，0）封裝與切割的中心點不一致產生的 處理不好會產生暗邊黑角現象

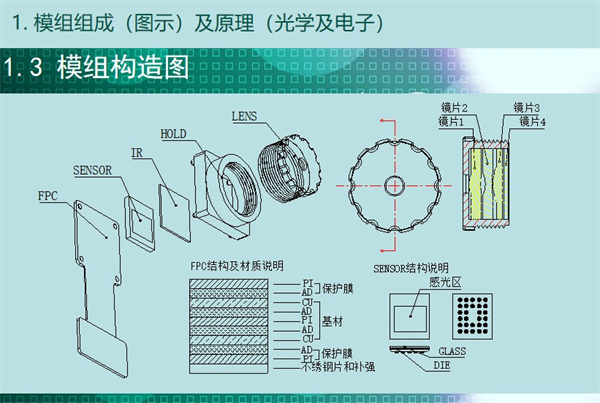

內窺鏡構造圖，從圖中可知內窺鏡模組結構包含：FPC結構及材質說明、保護膜（ 不繡鋼片和補強）、基材、感光區、鏡片1、鏡片2、鏡片3、鏡片4等。

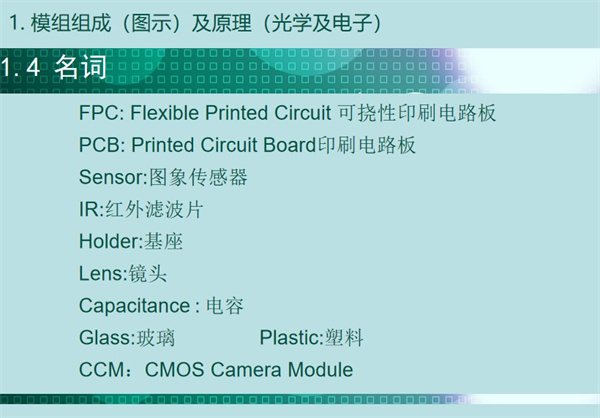

內窺鏡模組當中包含的一些名詞及其釋義：FPC: Flexible Printed Circuit 可撓性印刷電路板 PCB: Printed Circuit Board印刷電路板、Sensor:圖象傳感器、IR:紅外濾波片、Holder:基座、Lens:鏡頭 、Capacitance : 電容、Glass:玻璃、Plastic:塑料、CCM：CMOS Camera Module

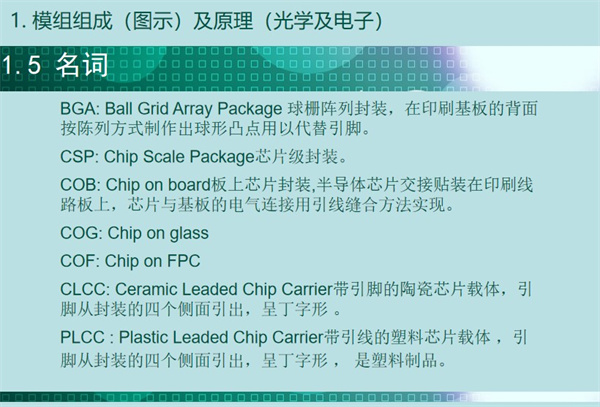

BGA: Ball Grid Array Package 球柵陣列封裝，在印刷基板的背面 按陳列方式制作出球形凸點用以代替引腳。CSP: Chip Scale Package芯片級封裝。COB: Chip on board板上芯片封裝,半導體芯片交接貼裝在印刷線 路板上，芯片與基板的電氣連接用引線縫合方法實現。 COG: Chip on glass COF: Chip on FPC CLCC: Ceramic Leaded Chip Carrier帶引腳的陶瓷芯片載體，引 腳從封裝的四個側面引出，呈丁字形 。PLCC : Plastic Leaded Chip Carrier帶引線的塑料芯片載體 ，引 腳從封裝的四個側面引出，呈丁字形 ， 是塑料制品。

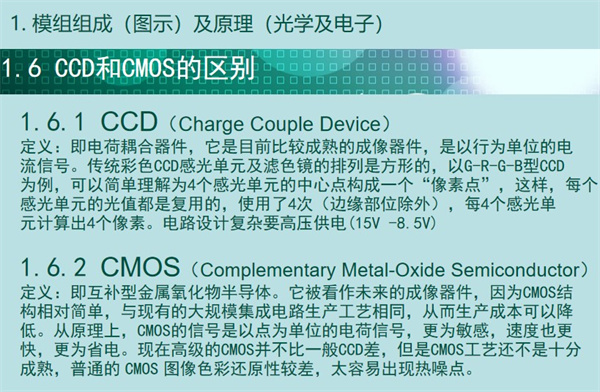

內窺鏡成像模組CCD和CMOS的區別：CCD（Charge Couple Device） 定義：即電荷耦合器件，它是目前比較成熟的成像器件，是以行為單位的電 流信號。傳統彩色CCD感光單元及濾色鏡的排列是方形的，以G-R-G-B型CCD 為例，可以簡單理解為4個感光單元的中心點構成一個“像素點”，這樣，每個 感光單元的光值都是復用的，使用了4次（邊緣部位除外），每4個感光單 元計算出4個像素。電路設計復雜要高壓供電(15V -8.5V) CMOS（Complementary Metal-Oxide Semiconductor） 定義：即互補型金屬氧化物半導體。它被看作未來的成像器件，因為CMOS結 構相對簡單，與現有的大規模集成電路生產工藝相同，從而生產成本可以降 低。從原理上，CMOS的信號是以點為單位的電荷信號，更為敏感，速度也更 快，更為省電。現在高級的CMOS并不比一般CCD差，但是CMOS工藝還不是十分 成熟，普通的 CMOS 圖像色彩還原性較差，太容易出現熱噪點。

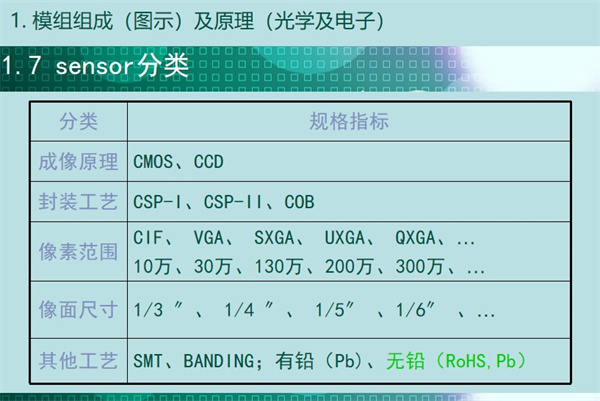

sensor分類：成像原理 CMOS、CCD 封裝工藝 CSP-I、CSP-II、COB 像素范圍 CIF、 VGA、 SXGA、 UXGA、 QXGA、… 10萬、30萬、130萬、200萬、300萬、… 像面尺寸 1/3 ″、 1/4 ″、 1/5″ 、1/6″ 、… 其他工藝 SMT、BANDING；有鉛（Pb)、無鉛（RoHS,Pb）

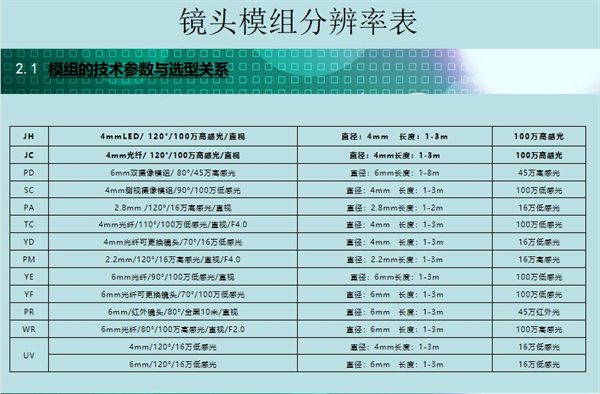

內窺鏡鏡頭模組有著各種各樣的分辨率：4mmLED/ 120°/100萬高感光/直視、6mm雙攝像模組/ 80°/45萬高感光、6mm光纖/90°/100萬低感光/直視等

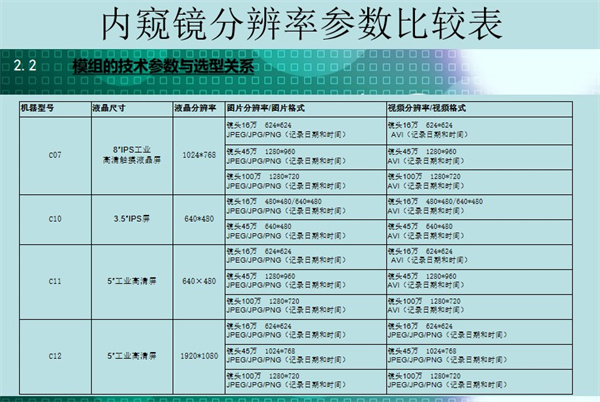

亞泰光電自主研發各系列工業內窺鏡分辨率參數對比表

      本文首發深圳市亞泰光電技術有限公司官網，亞泰光電，國家高新技術企業和深圳知名品牌，10余年工業內窺鏡和油品分析儀研發、生產行業經驗，世界500強指定合作供應商，產品優惠熱線：0755-86656083 86656390,聯系我們獲取更多讓您怦然心動的詳情，期待您的指導與交流！
