基于射線的無損檢測新技術在承壓設備上的應用-數字陣列探測器(DR)射線
發布時間:2016/5/3

文章導讀:本文系江蘇省特種設備安全監督檢驗研究院強天鵬教授“承壓特種設備無損檢測新技術應用進展”講義第二篇章,文章緊接上一篇:“承壓特種設備無損檢測新技術應用進展-概述篇”往下闡述,更多精彩內容敬請您的持續關注!

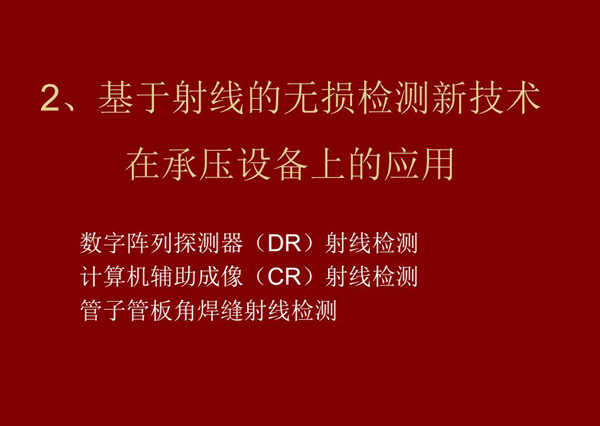

基于射線的無損檢測新技術-數字陣列探測器(DR)射線檢測技術在承壓設備上的應用。

DR射線檢測技術概述:1、DR檢測系統構成;2、DR技術特點;3、DR技術在承壓設備上應用現狀及展望

DR系統的組成架構:射線源、被檢工件、面陣探測器、探測器控制器、射線源控制器、計算機設備

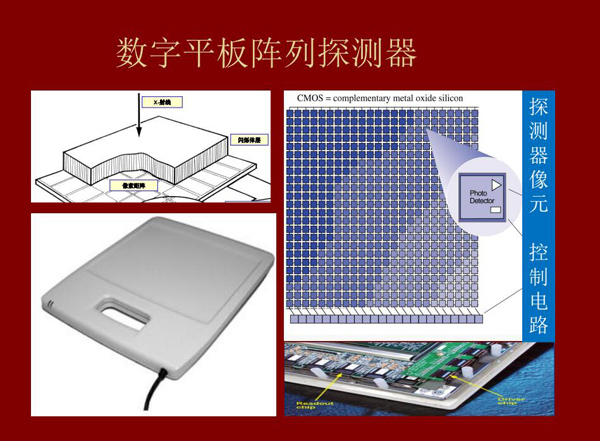

數字平板陣列探測器原理圖

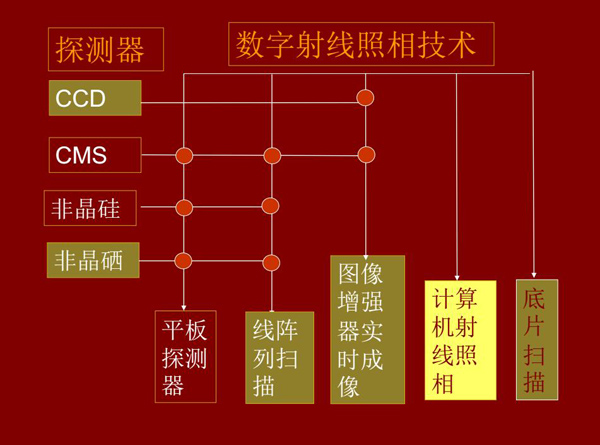

DR數字射線照相技術所涉及技術環節:底片掃描、計算機射線照相、線陣列掃描、平板探測器、圖像增強器實時成像等。

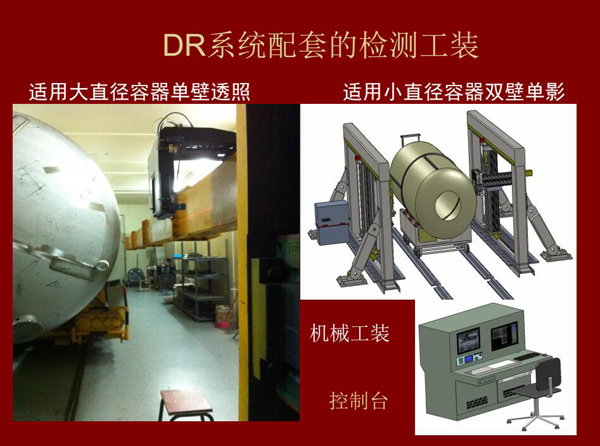

DR系統配套的檢測工裝:適用大直徑容器單壁透照和適用小直徑容器雙壁單影

DR技術具有如下優點:成像速度快,易保存、運行成本低等;同時也有一定的局限性:價格高昂、空間分辨率  較差、平板較重,不能緊貼工件等。

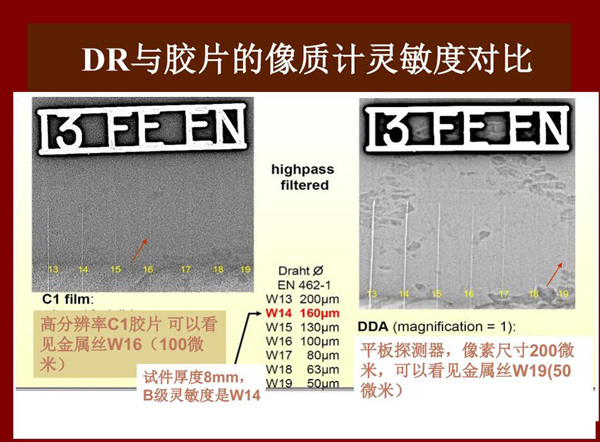

DR與膠片的像質計靈敏度對比,可以看出:高分辨率C1膠片可以看見100微米金屬絲,而DR平板探測器可以看  見50微米金屬絲

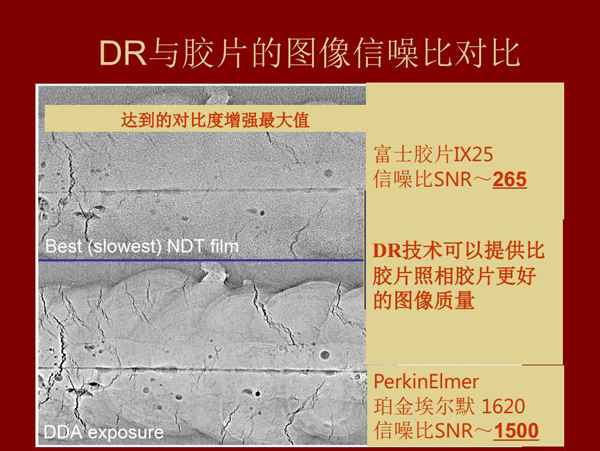

DR與膠片的圖像信噪比對比,DR技術可以提供比膠片照相膠片更好的圖像質量。

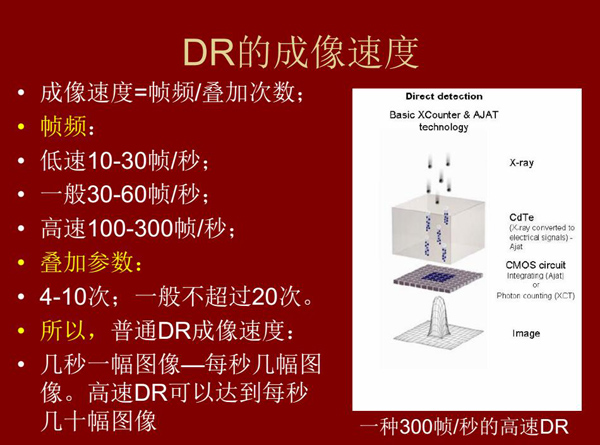

DR的成像速度有低速10-30幀/秒;、一般30-60幀/秒、高速100-300幀/秒幾種,幾秒一幅圖像或每秒幾幅圖  像;高速DR更是可以達到每秒幾十幅圖像;

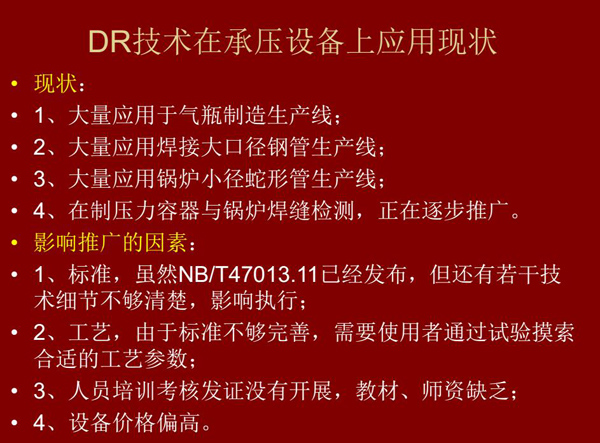

DR技術在承壓設備上應用現狀:1、大量應用于氣瓶制造生產線;2、大量應用鋼管生產線;3、大量應用鍋爐  小徑蛇形管生產線

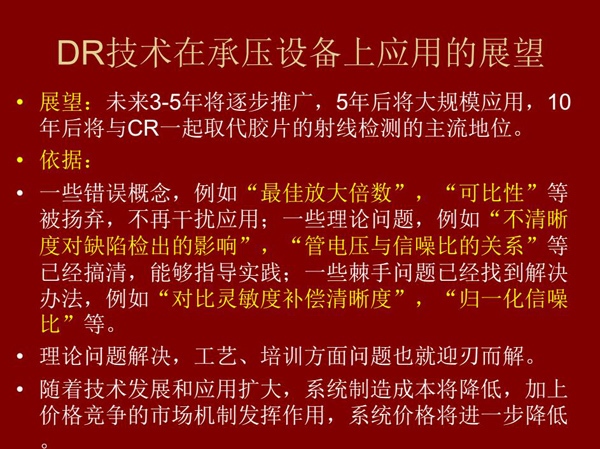

DR技術在未來3-5年將逐步推廣,5年后將在承壓設備上大規模應用,10年后將與CR技術一起取代膠片檢測技術

                                                      未完,待續.......
